TPMS RENDSZER GYÁRTÓK – DIREKT TPMS RENDSZER – PÉLDA MERCEDES-BENZ W212 E350
Egy példa céljából a következő információkat szemléltetjük egy Mercedes-Benz W 212 E350 segítségével, amely direkt TPMS rendszert tartalmaz. Ez a jármű mind a négy keréken érzékelőket tartalmaz, amelyek továbbítják a gumiabroncs nyomását a vezérlőegység felé. Az abroncsnyomás-ellenőrző rendszer a keréksebesség-érzékelők adatainak felhasználásával figyeli az abroncsnyomást. Ha az egyik gumiabroncson nyomásesést észlelnek, a vezetőket vizuálisan figyelmezteti a multifunkciós kijelzőn megjelenő értesítés, amely a műszerfalon jelzi a „gumiabroncsnyomás-veszteséget”.
Abroncsnyomás megjelenítése a többfunkciós kijelzőn:
- Kapcsolja be a gyújtást
- Nyomja meg a „Jobbra nyíl” rendszerválasztó gombot a kormánykeréken, amíg a SZERVIZ meg nem jelenik a kijelzőn (1. ábra).
- Erősítse meg a bevitelt az „OK” gombbal.
- Nyomja meg a „lefelé nyíl” gombot, amíg a kijelzőn a „Gumiabroncs nyomás” felirat látható (2. ábra).
- Erősítse meg a bevitelt az „OK” gombbal.
A kijelző az egyes kerekek aktuális gumiabroncs-nyomását mutatja (3. ábra). Ha a járművet az ellenőrzés előtt hosszabb ideig nem mozgatták, akkor a kijelzőn „A gumiabroncs nyomásának ellenőrzése néhány perc vezetési idő után” üzenet jelenik meg.
A rendszer abroncsnyomásának beállítása és megtakarítása:
A következő esetekben szükséges elvégezni a gumiabroncs alapnyomásának beállítását a rendszerben:
- A TPMS rendszer figyelmeztető üzenete aktiválódott.
- A gumiabroncs nyomását megváltoztatták vagy beállították.
- A gumiabroncsokat vagy kerekeket különböző helyzetekben szerelték fel vagy cserélték ki.
- Az elemet leválasztották vagy kicserélték.
A következő figyelmeztető üzenetek jelennek meg a kijelzőn:
- „Megfelelő abroncsnyomás”.
Legalább egy gumiabroncs nyomása túl alacsony, és időről időre újra fel kell fújni.
- „Ellenőrizze a gumiabroncs nyomását”.
A gumiabroncsok nyomása egy vagy több gumiabroncson jelentősen csökkent.
- „Vigyázat: a gumiabroncs hibás”.
A gumiabroncsok nyomása egy vagy több gumiabroncson hirtelen jelentősen csökkent.
Inicializálási folyamat:
Parkolja le a járművet biztonságos helyen és kapcsolja be a rögzítőféket, majd hajtsa végre a következőket:
- Ellenőrizze mind a négy kerék gumiabroncs-nyomását a gyártó utasításainak megfelelően és ha szükséges, korrigálja.
- Kapcsolja be a gyújtást.
- Nyomja meg a kormánykerék „Jobbra nyíl” rendszer-választó gombját, amíg a SERVICE felirat meg nem jelenik a kijelzőn.
- Erősítse meg a bevitelt az „OK” gombbal.
- Nyomja meg a „lefelé nyíl” gombot, amíg a kijelzőn megjelenik a „TPMS rendszer aktív” értesítés.
- Erősítse meg a bevitelt az „OK” gombbal.

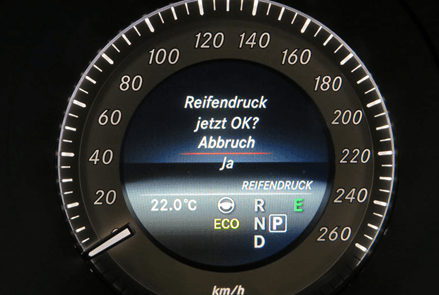

- A gumiabroncs nyomása rendben van? látható a kijelzőn (4. ábra).
- Válassza az „IGEN” lehetőséget és erősítse meg.
- A kijelzőn megjelenik a „Gumiabroncsnyomás-ellenőrző rendszer újraindítása” felirat.
Néhány perc vezetés után a rendszer ellenőrzi az új gumiabroncs-nyomást, majd új referenciaértékként menti őket. Alternatív megoldásként az alapbeállítást egy megfelelő diagnosztikai készülék segítségével is beállítható. A TPMS rendszer ezt automatikusan észleli a kalibrálási folyamatot követően.
Karbantartási információk:
Ebben a járműmodellben a jármű gyártója által ajánlott gumiabroncs-nyomások fel vannak tüntetve az üzemanyag tartály fedélén található matricán vagy a kezelési kézikönyvben. Helytelen gumiabroncs-nyomás beállítása és aktiválása esetén a rendszer figyelni fogja a helytelen nyomást!
A gumiabroncsnyomás-ellenőrző rendszer funkciója a következő esetekben károsodhat vagy késhet.
- Hóláncokat szereltek fel a járműre
- A járművet fedetlen utakon hajtják
- Súlyosan megterhelt pótkocsival történő vezetés
- Sportos vezetési stílus, erős gyorsulás vagy fékezés sok kanyarral
- Egyoldalú rakodás a jármű egyik oldalának túlterhelése következtében
FONTOS!
Ezzel kapcsolatban kérjük, mindig tartsa be a jármű gyártójának megfelelő karbantartási és javítási tudnivalókat.
Folytatjuk…
