SZÉTSZERELÉS ELŐTT
1. Figyelmesen olvassa el a gyártó által javasolt eljárást vagy a megfelelő műszaki kézikönyvet.
2. Ha szükséges, tisztítsa meg a felfüggesztésegység körüli járműfelületeket.
3. A felfüggesztés kialakításától függően hagyja a járművet a kerekein állni, vagy emelje fel a járművet.
4. Gondosan figyelje meg az eredeti lengéscsillapítók helyzetét, és jegyezze fel részeinek elrendezését.
(Bizonyos lengéscsillapítókban – különösen a horizontális hidraulikus egységek esetében – fontos az egység elhelyezkedésének iránya és/vagy a külső azonosító jelek.)
5. Győződjön meg róla, hogy rendelkezik a munka elvégzéséhez szükséges valamennyi szerszámmal.
AZ ILLESZTÉS SORÁN
1. Ne használjon légkulcsot. Ez a csavar meghúzása közben elfordíthatja a rudat és megkarcolhatja annak krómfelületét.
Az ilyen sérülés károsíthatja a tengelytömítést, ami az egység olajszivárgását okozhatja.
2. Soha ne rögzítse a dugattyúrudat hagyományos fogókkal, mert ez felsértené a krómréteget, ami a tengelytömítés károsodását okozza, hatástalanítva ezáltal a lengéscsillapítót.
Mindig minden alkalmazástípushoz használja a megfelelő célszerszámot.
3. A lengéscsillapítókat mindig párokban kell beszerelni.
4. Beszerelés előtt feszítse elő a lengéscsillapítót.
(Magasnyomású egycsöves egységek esetében ez a lépés kihagyható.)
5. Nyomatékkulccsal húzza meg a felső illesztőszett gumiperselyeit.
Az előírttól eltérő nyomatékérték használata a perselyek károsodását és élettartamuk jelentős csökkenését okozhatja.
6. „Hurkos” végcsatlakozóval rendelkező gumiperselyes lengéscsillapítók esetében:
a) Új, szétszerelt lengéscsillapítók esetében a porvédő alatt húzott vonallal jelölje meg a távolságot a perselyek azon tüskéi közötti távolságot, amelyekhez – a gyártó utasításai szerint – a lengéscsillapító csatlakozóit rögzíteni kell.
b) A járművet helyezze a kocsiemelőre, és húzza meg az egység felső és alsó csavarjait – a maximálisnál alacsonyabb nyomatékértékkel – oly módon, hogy a perselyek ne tömődjenek el.
„Hurkos” végcsatlakozóval rendelkező gumiperselyes lengéscsillapítók esetében:
c) Ha a jármű saját kerekeire nehezedik, enyhén mozgassa meg az alvázat, hogy a felfüggesztés valamennyi része a helyére igazodjon. A csavarok nyomatékkulccsal való meghúzása előtt győződjön meg róla, hogy a lengéscsillapító helyesen lett beszerelve: ehhez ellenőrizze a fenti a) pontban említett jelölést.
„Hurkos” végcsatlakozóval rendelkező gumiperselyes lengéscsillapítók esetében:
d) Minden csavar esetében kövesse a gyártó által megadott nyomatékbeállításokat.
7. Ha a kerekeket a helyükre illesztette, ellenőrizze az abroncsnyomást.
8. Ellenőrizze a jármű kerekeinek beállítását.
9. Mielőtt a járművet átadná az ügyfélnek, végezzen rajta járműdinamikai tesztet, ellenőrizendő, hogy minden alkatrész megfelelően működik-e.
10. A helyes szerelési eljárás követésével megelőzhető a szerelvények helytelen rögzítéséből fakadó funkcióvesztés.
BIZTOSÍTÓGYŰRŰVEL FELSZERELT RUGÓSTAGOK

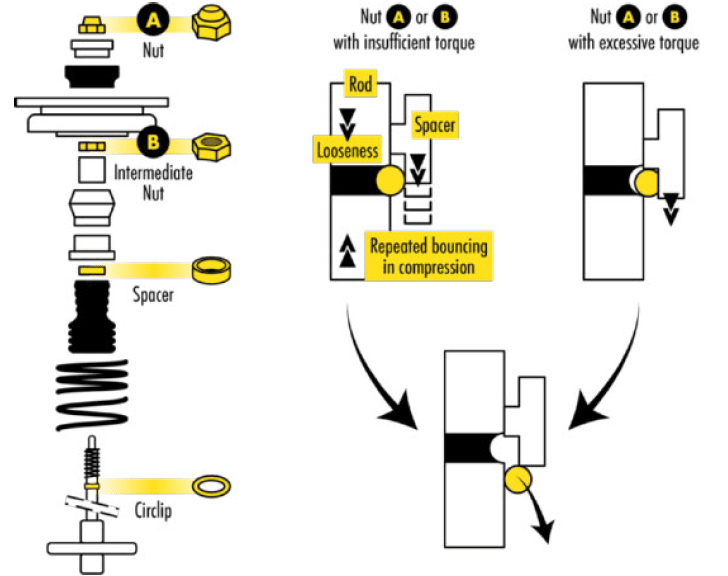

1. A biztosítógyűrűs lengéscsillapítókkal felszerelt járművek esetében gyakran előfordul, hogy egy biztosítógyűrű kimozdul a helyéről és kárt tesz a dugattyúrúdban.
Ezt a hibát a felső elemek sorát a biztosítógyűrűhöz rögzítő csavaranya nem megfelelő meghúzása okozza. (Ld. a „B”-vel jelölt anyát az ábrán.)
Ezt az anyát 1,5–3 daNm közötti nyomatékkal kell meghúzni. (Az anya kézzel való meghúzása körülbelül 2 daNm nyomatékot jelent.) Az elégtelen nyomaték nemkívánt rezgéseket és zajt okozhat, míg a túl magas nyomatékérték kimozdíthatja a biztosítógyűrűt megfelelő helyzetéből, károsítva ezáltal a lengéscsillapítót és más alkatrészeket.
2. Az új felfüggesztésrendszer-alkatrészek tökéletes működésének garantálása szempontjából az egyik legfontosabb tényező, hogy az össze- és szétszerelési folyamat során a megfelelő szerszámot használja.
3. Ha a kerekeket a helyükre illesztette, ellenőrizze a gumiabroncs nyomását.
4. Ellenőrizze a jármű kerekeinek beállítását.
5. Mielőtt a járművet átadná a felhasználónak, végezzen rajta járműdinamikai tesztet, ellenőrizendő, hogy minden alkatrész megfelelően működik-e.
Megjegyzés: Kizárólag tájékoztatás céljára. Az itt leírtak követéséből eredő károkért nem vállalunk felelősséget.
