ESŐ – FÉNYSZENZOR – KOMMUNIKÁCIÓ ÉS RENDSZER INTEGRÁCIÓ:

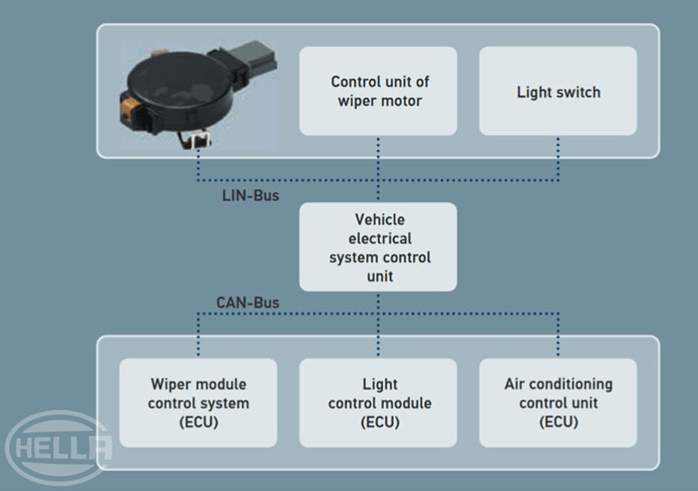

A rendszer áttekintése bemutatja, hogy az érzékelő a LIN interfészen keresztül hogyan kommunikálhat a jármű egyéb rendszerelemeivel. Itt az érzékelőt a fővezérlőegység bekapcsolja és feszültséggel táplálja. Az érzékelő csak információt szolgáltat a rendszer számára, de maga nem rendelkezik közvetlen hozzáféréssel a rendszerhez és / vagy a működtetőkhöz.
Biztonsági funkciók
Ha az esőérzékelő meghibásodik, a kérdéses jármű ablaktörlő modulja átveszi az időszakos ablaktörlő vezérlését. Az érzékelő funkciójától függetlenül az ablaktörlő mindig kézzel működtethető a vezérlőkarral.
Ha a fényérzékelő meghibásodik, a nappali menetfény biztonságos „Világítás” állapotba kapcsol. Az érzékelő funkciójától függetlenül a fényt azonban a kapcsolón keresztül manuálisan ki- és bekapcsolhatjuk.
AZ ESŐÉRZÉKELŐ CSERÉJE: JAVÍTÁSI UTASÍTÁSOK
Az alábbi szervizmunkákat egy 4. generációs esőfény-érzékelő szemlélteti példaként, de a hasonló érzékelőkön is elvégezhető.
1.Az esőszenzor eltávolítása:
- Távolítsa el a járműspecifikus fedelet a szélvédő belsejéről
- Óvatosan válassza le az elektromos csatlakozót a csatlakozó házáról
- Óvatosan nyomja le a rögzítő rugót, és egy kis csavarhúzóval oldja ki a zárból
Engedje el az érzékelőt és a gélpárnát a szélvédőről úgy, hogy erőfeszítés nélkül lassan és ismételten húzza meg a dugó oldalát, és távolítsa el
Megj.: Annak érdekében, hogy az esőérzékelő sérülések nélkül eltávolítható legyen a szélvédőről, először le kell lazítani a kapcsolóközeg (gél) nyomását. Ez 20 ° C-on körülbelül 30 percet vesz igénybe. A kapcsolóközeget gyors, gondatlan mozdulatok vagy lökéshúzási műveletek tönkre tehetik.
2.Telepítési utasítások az esőérzékelőhöz:
- A szélvédő szerelési területének szennyeződéstől, például szálaktól vagy zsírtól mentesnek és száraznak kell lennie. Szükség esetén a területet alkohol alapú tisztítószerrel kell megtisztítani.
- A kapcsolóközegnek épnek, tisztának és légzárványmentesnek kell lennie. Sérülés esetén a kapcsoló közeget, vagy ha szükséges, a teljes érzékelőt ki kell cserélni.
- Óvatosan nyomja meg a tartóváz két rugós kapcsát az érzékelő elhelyezéséhez a szerelési területen. Most hallhatóan kapcsolja be a rögzítőkapcsot a jobb, majd a bal rugókar nyomásának növelésével. Az érzékelőt nem szabad megdönteni, miközben növekszik a nyomás. Ne kapcsolja be egyszerre mindkét rugókart!
- Ezután végezze el a rögzítőelem szemrevételezéses ellenőrzését.
- Rögzítse az elektromos csatlakozót a csatlakozó házában és ellenőrizze, hogy megfelelően van-e rögzítve.
- Szerelés után végezze el a szélvédő szemrevételezéses ellenőrzését az érzékelő területén.
A szélvédő és a kapcsolóközeg között legfeljebb 1 mm átmérőjű légzárványok megengedettek közvetlenül az összeszerelés után. Idővel ezeket a zárványokat elmozdítja az érzékelő rugói által kifejtett erő.
3.Szerelési útmutató a rögzítő / kapcsoló közeghez:
Az optikai érzékelőt egy kapcsolóközeg segítségével rögzítik a szélvédőre, amely szintréteget képez az optikai érzékelőn. A kapcsolóközeg (gél) kisimítja az optikai érzékelő és a szélvédő közötti egyenetlenségeket, és egy meghatározott optikai interfészt eredményez. A helytelen összeszerelés hibás működéshez vagy az érzékelő meghibásodásához vezethet.
A jármű gyártótól függően különböző rögzítőelemeket vagy kapcsolóközegeket lehet használni. Ezért kérjük, vegye figyelembe az érintett járműgyártó eltávolítási és telepítési utasításait!
Figyelem!
AZ ÉRZÉKELŐ TÁROLÁSÁHOZ AZ ELSŐ SZÉLVÉDŐ CSERÉJÉVEL
A szétszerelés és a visszaszerelés között az érzékelőt védeni kell a szennyeződéstől, mechanikai és elektromos sérülésektől. Az érzékeny kapcsolóközeget tiszta és száraz műanyag fóliával kell lefedni. Az érzékelő elektrosztatikus károsodásoktól való védelme érdekében közbenső tárolóba kell helyezni száraz műanyag dobozban.
